|
我公司生產(chǎn)的"春龍"牌鎳鉻、鎳鉻鐵電阻電熱合金具有較高的電阻率，表面抗氧化性好，并且在高溫下有較高的強(qiáng)度，有良好的加工性能及可焊性，可廣泛于治金、家用電器、機(jī)械制造業(yè)等做發(fā)熱元件和電器行業(yè)做電阻材料。
|
牌 號
|
Cr20Ni80
|
Cr15Ni60
|
GH140
|
Cr25Ni20Si2
|
|
主
要
化
學(xué)
成
分
%
|
Cr
|
20
|
15
|
20
|
24.5
|
|
AI
|
-
|
-
|
0.35
|
-
|
|
Fe
|
-
|
-
|
Rest
|
Rest
|
|
Re
|
Rest
|
Rest
|
Rest
|
Rest
|
|
|
|
|
|
|
|
|
|
|
|
|
|
元件最高使用溫度℃
|
1200
|
1150
|
1100
|
1100
|
|
熔點℃
|
1400
|
1400
|
1400
|
1400
|
|
密度g/cm3
|
8.3
|
8.2
|
8.1
|
8.1
|
|
電阻率
μΩ·m,20℃
|
1.09
|
1.11
|
1.04
|
0.98
|
|
抗拉強(qiáng)度Mpa
|
750
|
750
|
750
|
750
|
|
延伸率%
|
25
|
25
|
25
|
25
|
|
反復(fù)彎曲次數(shù)
|
>5
|
>5
|
>5
|
>5
|
|
快速壽命h/℃
|
50
|
50
|
50
|
50
|
|
磁性
|
Nil
|
Weak
|
Weak
|
Nil
|
|
三、設(shè)計參數(shù)
|
線徑
mm
|
截面積
mm2
|
每米表面積cm2/m
|
Cr20Ni80
|
Cr15Ni60
|
Cr25Ni20Si2
|
|
每米重量
kg/m
|
每米電阻
Ω/m,20℃
|
每米重量
kg/m
|
每米電阻
Ω/m,20℃
|
每米重量
kg/m
|
每米電阻
Ω/m,20℃
|
|
8
|
50.3
|
251
|
417
|
0.0217
|
412
|
0.0221
|
410
|
0.0195
|
|
7.5
|
44.2
|
236
|
367
|
0.0247
|
362
|
0.0251
|
360
|
0.0222
|
|
7
|
38.5
|
220
|
319
|
0.0283
|
316
|
0.0288
|
310
|
0.0255
|
|
6.5
|
33.2
|
204
|
275
|
0.0328
|
272
|
0.0335
|
270
|
0.0295
|
|
6
|
28.3
|
188
|
235
|
0.0386
|
232
|
0.0393
|
229
|
0.0347
|
|
5.5
|
23.8
|
173 |
197
|
0.0459
|
195
|
0.0467
|
190
|
0.0412
|
|
5
|
19.6
|
157
|
163
|
0.0555
|
161
|
0.0565
|
158
|
0.0499
|
|
4.5
|
15.9
|
141
|
132
|
0.0685
|
130
|
0.0698
|
125
|
0.0616
|
|
4
|
12.6
|
126
|
104
|
0.0867
|
103 |
0.0883
|
98
|
0.0780
|
|
3.5
|
9.62
|
110
|
79.9
|
0.113
|
78.9
|
0.115
|
75
|
0.1019
|
|
3
|
7.07
|
94.2
|
58.7
|
0.154
|
58
|
0.157
|
51
|
0.1386
|
|
2.5
|
4.91
|
78.5
|
40.7
|
0.222
|
40.3
|
0.226
|
36.5
|
0.1996
|
|
2
|
3.14
|
62.8
|
26.1
|
0.347
|
25.8
|
0.353
|
20
|
0.3119
|
|
1.5
|
1.77
|
47.1
|
21.1
|
0.428
|
14.5
|
0.628
|
11.5
|
0.5546
|
|
| |
三、產(chǎn)品規(guī)格
|

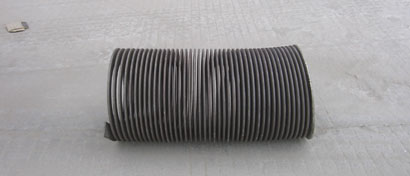

冷拉合金線材
|
直徑
|
φ1.0-φ10.0mm
|
|
熱軋合金盤元
|
直徑
|
φ8.0-φ12.0mm
|
|

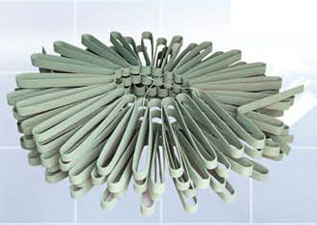

冷軋合金帶材
|
厚度
|
0.5-3.5mm
|
|
|
寬度 |
5.0-45.0mm
|
|
熱軋合金帶材
|
厚度
|
3.0-6.0mm
|
|
|
寬度 |
12.0-45.0mm
|
|
繞軸光亮細(xì)絲
|
直徑
|
φ0.1-φ1.0mm
|
|
繞軸光亮扁絲
|
厚度
|
0.08-1.50mm
|
|
|
寬度 |
0.5-5.0mm
|
|
四、交貨狀態(tài)
1、供貨狀態(tài)
線材和盤元以白亮或者氧化色軟態(tài)供應(yīng)。
帶材除特殊要求外，一般 以退火后的氧化色供應(yīng)。
細(xì)絲和扁絲經(jīng)保護(hù)氣體退火后，以光亮軟態(tài)供應(yīng)。
2、產(chǎn)品包裝
線材和帶材以打包布包扎，成卷供應(yīng)。
細(xì)絲和扁絲，繞軸塑封供應(yīng)。
3、出口產(chǎn)品及用戶有特殊要求者，協(xié)商解決。
五、注意事項
1、電爐絲在設(shè)計時應(yīng)根據(jù)功率接線方法，合理的表面負(fù)荷，正確選用絲徑；
2、電爐絲在安裝前應(yīng)對爐膛全面檢查，清除鐵素體，結(jié)碳，與電爐上接觸的隱患，避免短路，以防造成爐絲擊穿；
3、電爐絲在安裝時應(yīng)按設(shè)計的接線方法正確連接；
4、在使用電爐絲前應(yīng)檢查控溫系統(tǒng)的靈敏度，以防溫失靈，造成電爐絲燒毀。
|
